近現代中國木結構建筑的發展-3
- 發布時間：2022-04-14
- 發布者： 哲匠之家
- 來源： 搜狐
- 閱讀量：
我國現代木結構建筑的主要結構形式
01
木梁結構發昌村文化活動中心采用了傳統的 4m×4m 木梁柱結構，室內為獲得均勻穩定的光線，采用三角形斜屋面，利用北向高側窗采光，屋面出挑 1.5m 開敞 外廊挑檐空間，形成檐下灰空間供村民使用。
索支梁是傳統木梁結構的一種變形，工作時梁彎矩較小，可使截面尺寸不大 的木梁達到更大跨度，不僅節省木材，而且能減少對室內空間效果的影響。萬科青島小鎮游客中心起伏的屋面與山的走勢遙相呼應，室內采用索支木梁結構， 取消多余的柱子，爭取了更多室內開敞空間，梁由 SPF木材代替，支桿簡潔的 線條有韻律地排布，室內空間效果好。
樹狀柱結構也是傳統梁柱木結構的變形之一，除了作為建筑的支撐結構， 也可利用這樣的結構使建筑的局部或屋 檐向外拓展。江蘇省綠色建筑博覽園木營造館展示館采用了最簡單的 Y 型二級分枝的樹狀柱。從樹狀主柱分出兩根一級分枝柱，膠合木梁并排把一級分枝柱上部夾在梁中。樹形柱和大跨梁的采用， 增加了柱間距，且藝術效果好。
華黎的木結構作品“林建筑”的樹狀柱結構單元由一根柱子和四個懸臂梁 （主梁）組成，每個單元的主梁相互連接 而形成四點交匯的節點。柱網規則，柱子有三種高度 , 樹形的結構連接成一片巨大的屋頂，形成許多散布的遮蔽空間， 人工打造的森林與建筑周圍自然的森林 呼應。

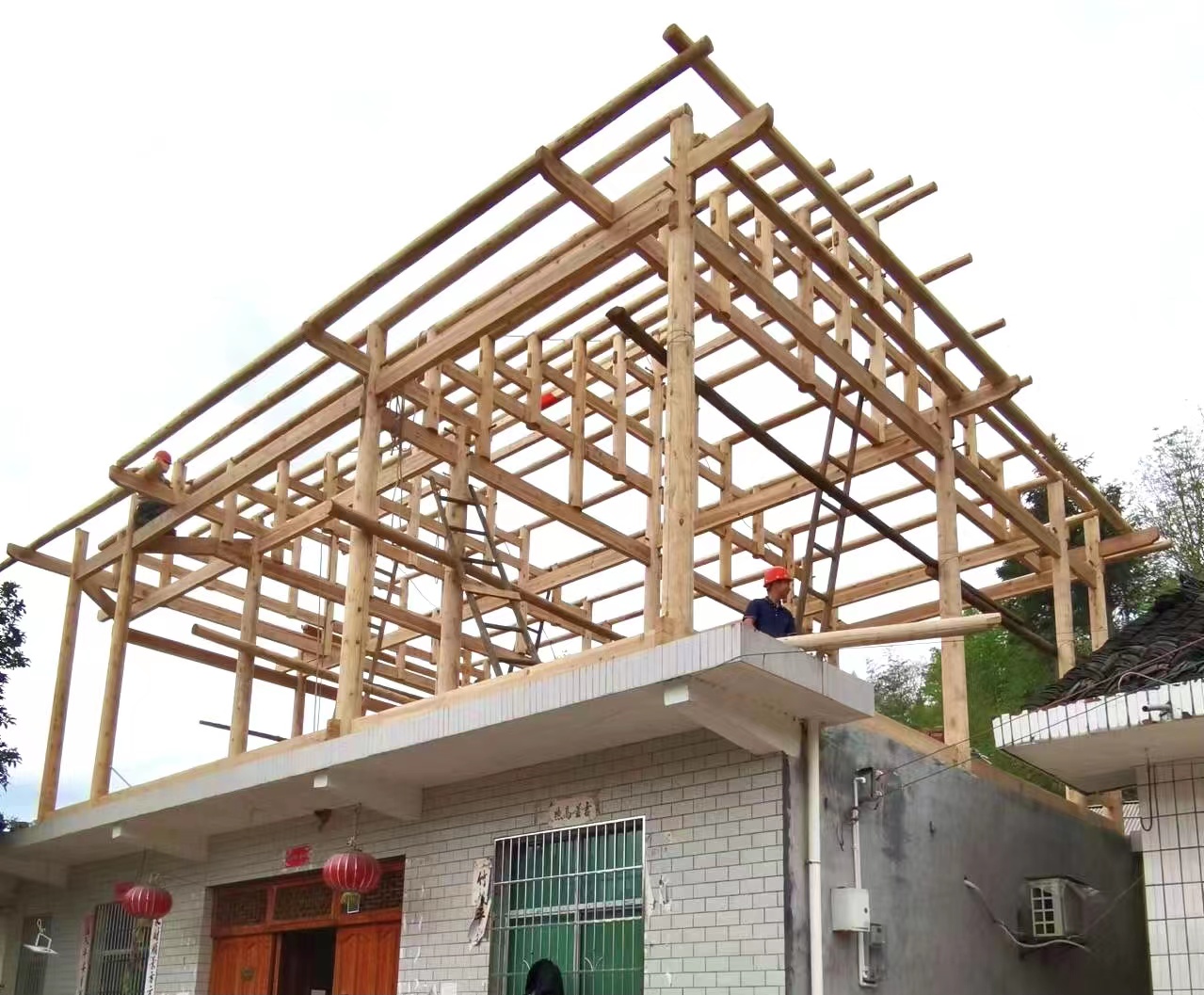

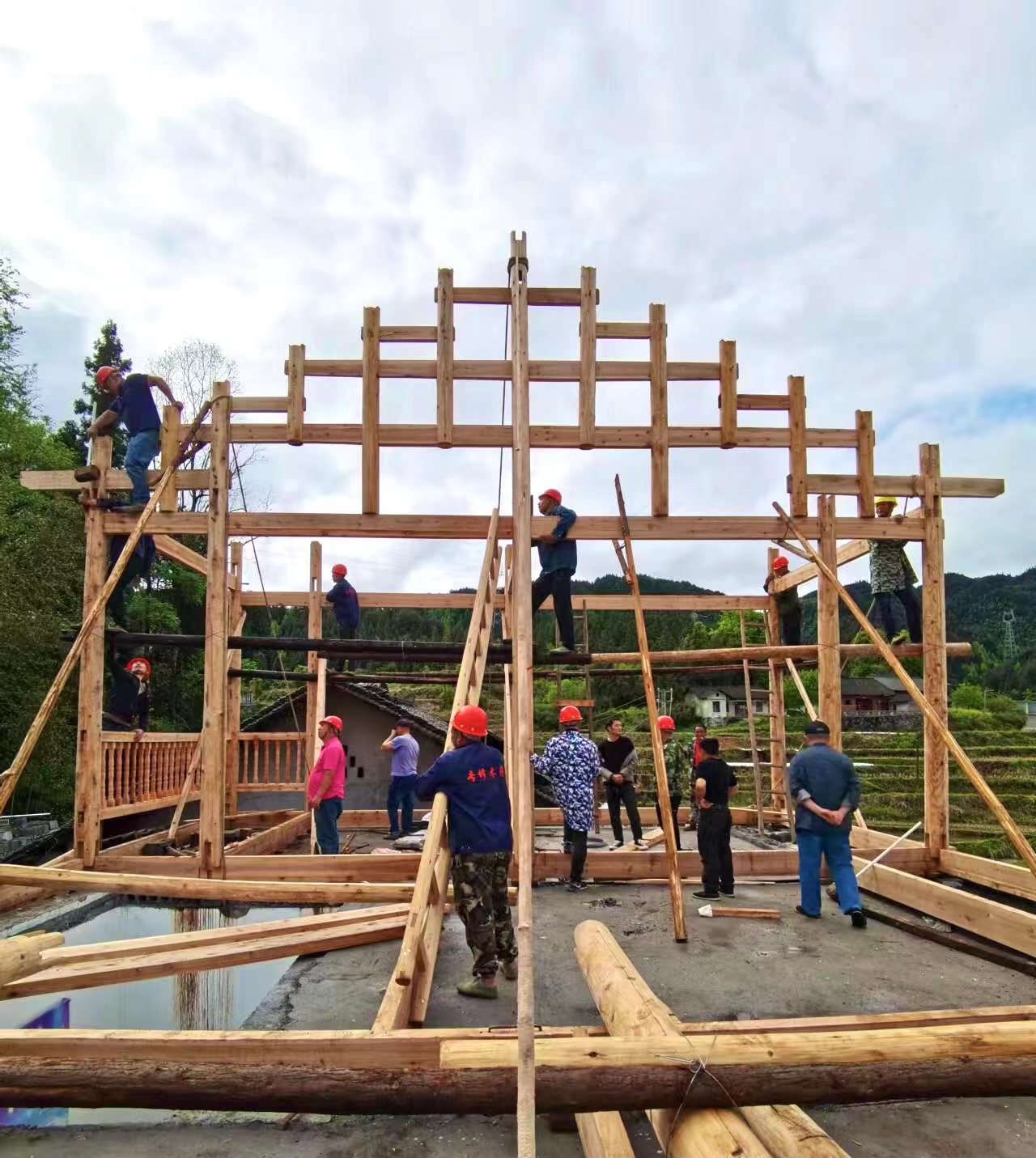

湘西花垣二層木屋立屋架
木桁架
桁架是由桿件組成的一種格構式結構體系，內力分布均勻，充分利用材料 的強度 ，在跨度較大時與實腹梁相比能更多地節省材料。2018年江蘇園藝博覽會主展館的大廳空間采用了三角形桁架結構，斜向腹桿上端夾在橫向弦桿中，下端與豎直放置的直梁連接，兩根一組的下弦桿夾住斜向腹桿， 桁架的使用獲得了較大的跨度，大廳空間減少了結構柱。
